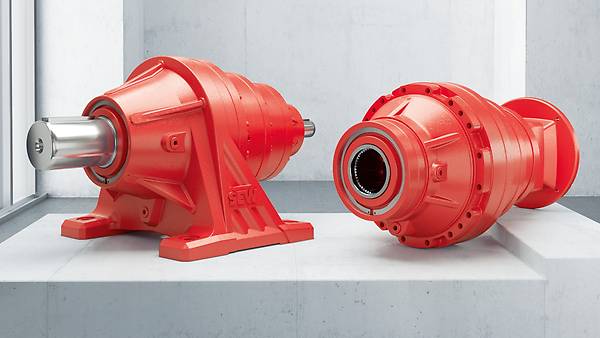

Planetengetriebe Baureihe PPK

Kompakt – Zuverlässig – Flexibel: Das Planetengetriebe PPK ergänzt unser Industriegetriebe-Produktprogramm im Drehmomentbereich unter der bewährten P Baureihen. Das koaxiale Planetengetriebe in den Baugrößen 010 und 017 ist in den Drehmomentklassen 10.700 Nm und 17.650 Nm verfügbar. Als dreistufige Ausführung wird ein Übersetzungsbereich von 65 bis 390 abgedeckt.

Perfekt für alle Heavy-Duty-Anwendungen

Planetengetriebe Baureihe PPK
Planetengetriebe Baureihe PPK
Planetengetriebe Baureihe PPK

Die Lastverteilung auf mehrere Planetenräder resultiert in einer deutlich höheren Leistungsdichte und entsprechend kleineren Baumaßen im Vergleich zu anderen Getriebebauarten. Die Planetengetriebe der Baureihe PPK eigenen sich daher perfekt für alle Heavy-Duty-Anwendungen, bei denen robustes Design, hohe Übersetzungen sowie Kompaktheit gefragt sind.

Neben Getriebeausführungen wie Flansch und Fußbefestigung bietet die Varianz am Ein- und Abtrieb eine große Flexibilität für den Anwender. So stehen abtriebsseitig neben einer Vollwelle mit Passfeder auch eine Vielkeilvoll- sowie eine Vielkeilhohlwelle zur Verfügung. Auf der eintreibenden Seite erfolgt die Motoranbindung entweder über eine freies Wellendende oder über einen Motoradapter. Der Zugriff auf den kompletten SEW-Motorenbaukasten mit umfangreichen Optionen wie Bremsen und Geber bietet darüber hinaus weitere Freiheitsgrade.

Ausstattungsvarianten und Konstruktionsmerkmale

Ausstattungsvarianten und Konstruktionsmerkmale 1

Mögliche Besfestigungsmöglichkeiten sind:

  • Fußbefestigung
  • Flanschbefestigung
  • Drehmomentstütze

2

Temperatursensor PT100

3

  • Vollwelle mit Passfeder
  • Vollwelle mit Vielkeilverzahnung
  • Hohlwelle mit Vielkeilverzahnung

4

  • Antriebsseitiger Deckel
  • Motoradapter
  • DR..-Motor

Ihre Vorteile

  • Platzersparnis

    durch kompakteres Design als bei anderen Getriebearten gleicher Leistung.
  • Zuverlässigkeit

    durch dauerfeste Auslegung der Verzahnung nach DIN 3990 (eine zeitfeste Auslegung ist ebenso möglich).
  • Flexibilität

    durch freie Kombination der Getriebe mit dem SEW-DR..-Motorenbaukasten sowie den entsprechenden Frequenzumrichtern.
  • Schnelligkeit

    mit kurzen Lieferzeiten durch lokale Montage und optimierte Prozesse.

Lassen Sie sich beraten!

Technische Daten

Auswahltabellen

Für die einzelnen Übersetzungen werden das dauerfeste Nenndrehmoment sowie die Nenndrehmomente unter Berücksichtigung des Lebensdauerfaktors aufgeführt.

f LC = (L h x n 2 ) / 1000

  • f LC = Lebensdauerfaktor
  • L h = geforderte Lebensdauer (h)
  • n 2 = Drehzahl am Abtrieb (min -1 )
Tabelle schließen
Baugrösse i ex Lebensdauerfaktor f LC M N2 Lim
Nm
≤ 7.5 ≤ 15 ≤ 25 ≤ 30 ≤ 35 ≤ 45 ≤ 52.5 ≤ 70 ≤ 95 ≤ 107.5 ≥ 107.5 1)
M N2 Nm
PPK.010 65.67 13.627 12.645 12.469 11.100 22.200
71.37 13.627 12.645 12.469 11.100 22.200
77.56 13.627 12.645 12.469 11.100 22.200
78.55 13.627 12.645 12.469 11.100 22.200
84.29 13.112 12.124 11.904 10.980 21.960
85.37 13.627 12.645 12.469 11.100 22.200
92.78 13.112 12.124 11.904 10.980 21.960
93.97 13.627 12.645 12.469 11.100 22.200
100.5 13.627 12.645 12.469 11.100 22.200
102.1 13.112 12.124 11.904 10.980 21.960
109.3 13.627 12.645 12.469 11.100 22.200
112.4 12.658 11.766 11.492 10.600 21.200
118.7 13.112 12.124 11.904 10.980 21.960
120.3 13.627 12.645 12.469 11.100 22.200
130.7 13.112 12.124 11.904 10.980 21.960
146.5 13.627 12.645 12.469 11.100 22.200
153.9 13.627 12.645 12.469 11.100 22.200
159.2 13.627 12.645 12.469 11.100 22.200
167.3 13.112 12.124 11.904 10.980 21.960
173.0 13.112 12.124 11.904 10.980 21.960
175.2 13.627 12.645 12.469 11.100 22.200
184.1 12.658 11.766 11.492 10.600 21.200
190.4 13.112 12.124 11.904 10.980 21.960
209.6 12.658 11.766 11.492 10.600 21.200
224.3 13.627 12.645 12.469 11.100 22.200
243.7 13.112 12.124 11.904 10.980 21.960
268.3 12.658 11.766 11.492 10.600 21.200
326.8 13.627 12.645 12.469 11.100 22.200
355.2 13.112 12.124 11.904 10.980 21.960
390.9 12.658 11.766 11.492 10.600 21.200
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Auswahltabelle PPK.017 / PPK3P.017..

Tabelle schließen
Baugrösse i EX Lebensdauerfaktor f LC M N2 Lim
Nm
≤ 7.5 ≤ 15 ≤ 25 ≤ 30 ≤ 35 ≤ 45 ≤ 52.5 ≤ 70 ≤ 95 ≤ 107.5 ≥ 107.5 1)
M N2 Nm
PPK.017 65.67 22.107 20.520 20.242 18.500 37.000
71.37 22.107 20.520 20.242 18.500 37.000
77.56 22.107 20.520 20.242 18.500 37.000
78.55 22.107 20.520 20.242 18.500 37.000
84.29 21.495 19.875 19.515 18.000 36.000
85.37 22.107 20.520 20.242 18.500 37.000
92.78 21.495 19.875 19.515 18.000 36.000
93.97 22.107 20.520 20.242 18.500 37.000
100.5 22.107 20.520 20.242 18.500 37.000
102.1 21.495 19.875 19.515 18.000 36.000
109.3 22.107 20.520 20.242 18.500 37.000
112.4 20.793 19.314 18.850 17.400 34.800
118.7 21.495 19.875 19.515 18.000 36.000
120.3 22.107 20.520 20.242 18.500 37.000
130.7 21.495 19.875 19.515 18.000 36.000
146.5 22.107 20.520 20.242 18.500 37.000
153.9 22.107 20.520 20.242 18.500 37.000
159.2 22.107 20.520 20.242 18.500 37.000
167.3 21.495 19.875 19.515 18.000 36.000
173.0 21.495 19.875 19.515 18.000 36.000
175.2 22.107 20.520 20.242 18.500 37.000
184.1 20.793 19.314 18.850 17.400 34.800
190.4 21.495 19.875 19.515 18.000 36.000
209.6 20.793 19.314 18.850 17.400 34.800
224.3 22.107 20.520 20.242 18.500 37.000
243.7 21.495 19.875 19.515 18.000 36.000
268.3 20.793 19.314 18.850 17.400 34.800
An dieser Stelle haben wir eine Tabelle für Sie hinterlegt

Einsatzbereiche

Anwendung in der Praxis: Die spezifischen Vorteile der Baureihe PPK erlauben den Einsatz dieses Planetengetriebes in unterschiedlichen Branchen und Applikationen.

  • Recyclingindustrie
  • Wasser-/Abwasserindustrie
  • Bergbau- und Zementindustrie
  • Lebensmittelindustrie
  • Chemieindustrie
  • Gummi- und Kunststoffindustrie
